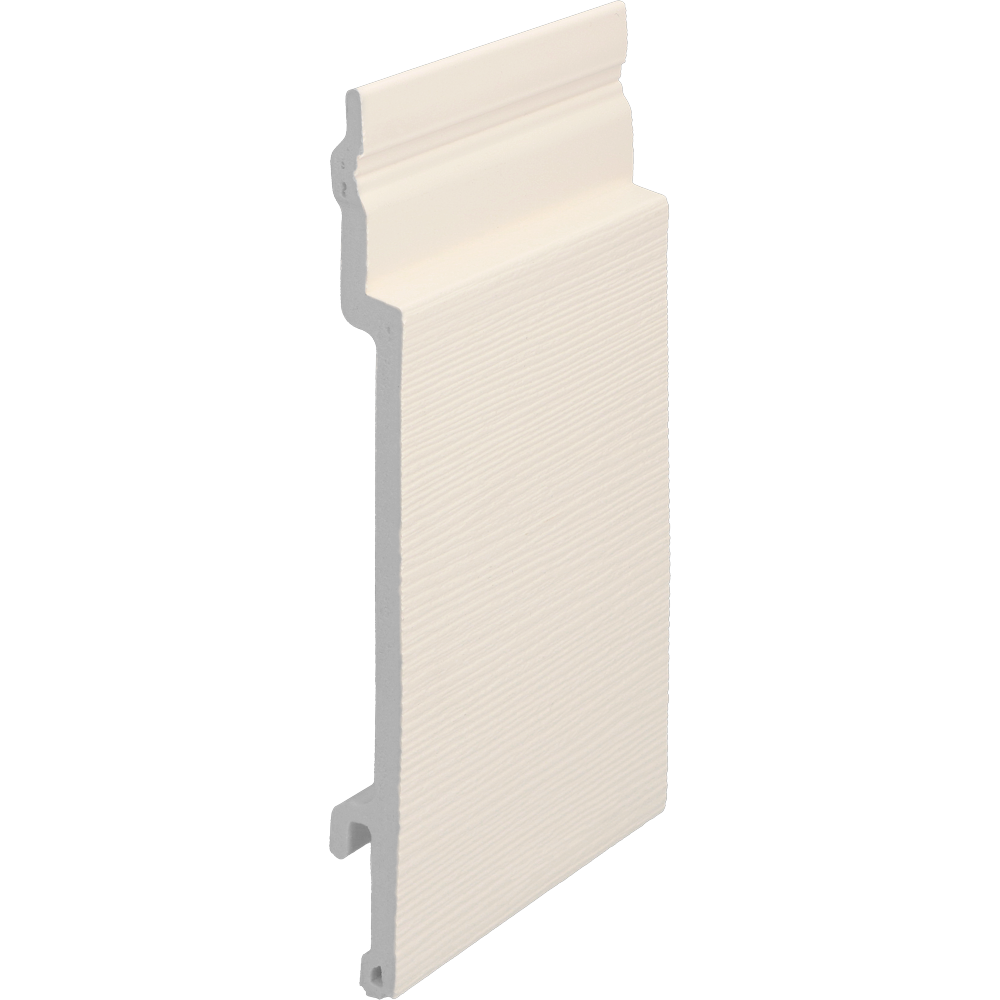

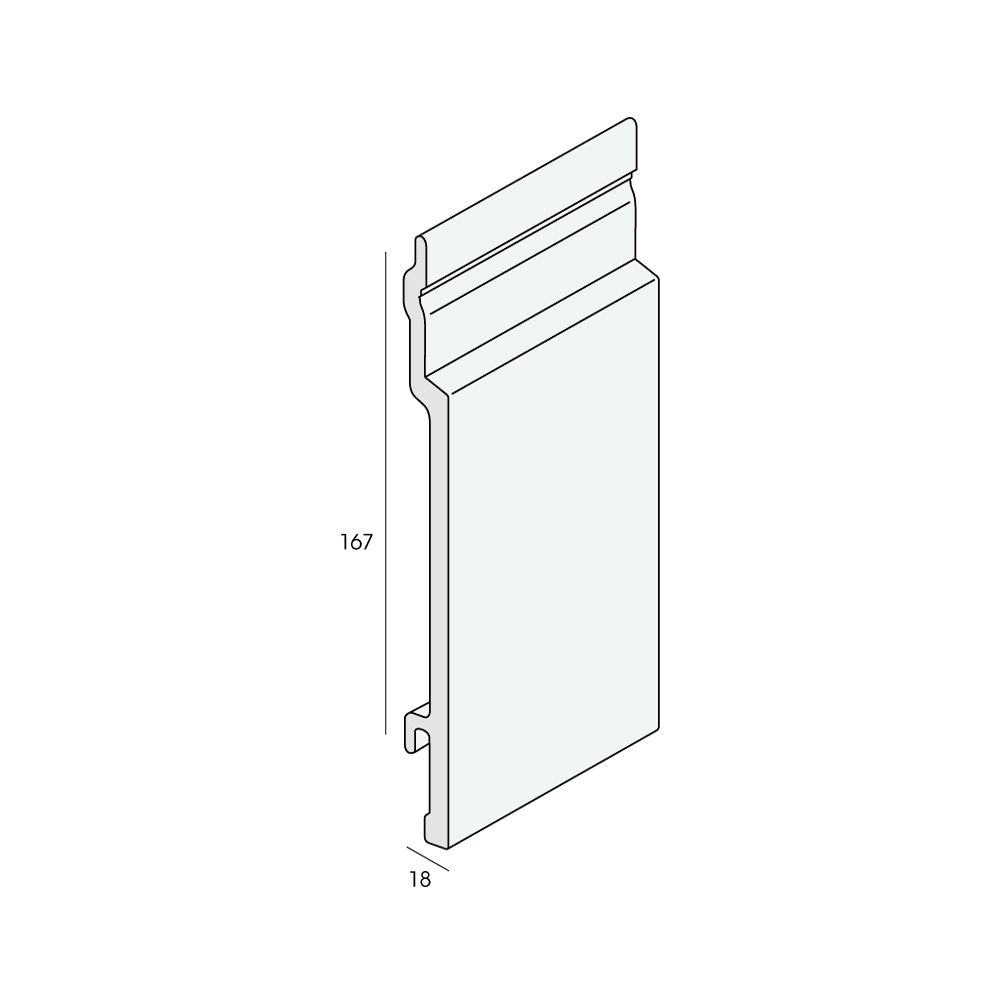

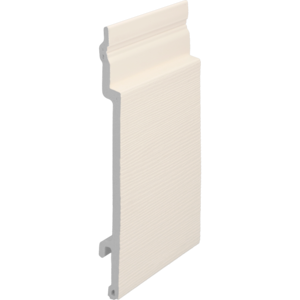

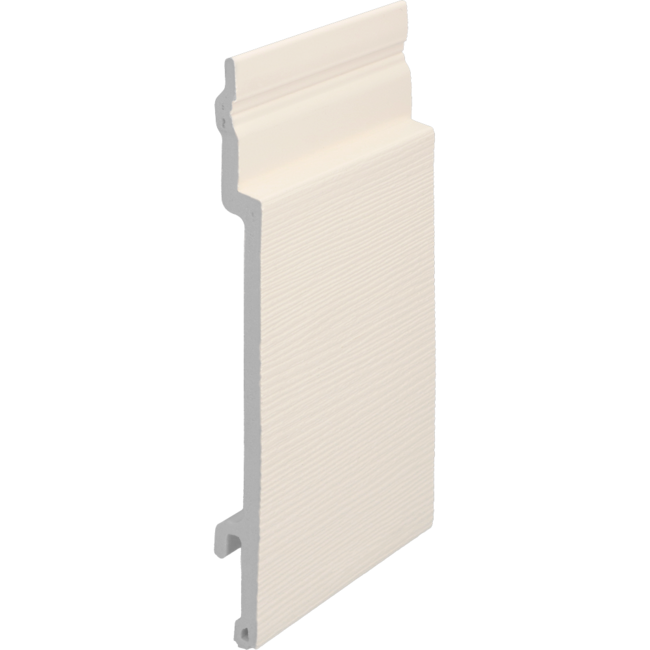

Novicell sponningdeel 167 mm fijne nerf - Savanne crème
Onderhoud
Novicell heeft in principe geen onderhoud nodig. Schoonhouden kan met behulp van een spons en een sopje van een niet schurend huishoudelijk reinigingsmiddel op waterbasis (niet op basis van ammoniak en chloorhoudende producten). Gebruik van schuurmiddelen en agressieve stoffen of aromatische oplosmiddelen, zoals terpentine, wasbenzine, etc. is niet toegestaan.
Opslag
De Novicell gevelpanelen en afwerkprofielen dienen verpakt, ondersteund en op een vlakke ondergrond, in een schone overdekte omgeving te worden opgeslagen. De panelen en profielen mogen tijdens de opslag niet blootgesteld worden aan weersinvloeden. Bij opslag en verwerking onder 5°C dienen maatregelen getroffen te worden, zoals verwarmde opslag en een kunstmatig hogere omgevingstemperatuur op de werkplek.
Controle
Alhoewel wij onze producten met de meeste zorg behandelen, dient u deze bij aankomst op de werkplek te controleren op onregelmatigheden zoals vervoerschade, productiefouten, etc. Ook tijdens het montageproces adviseren wij u, vóór het monteren van een lengte, het product visueel te controleren.
Verwerking / bevestiging
De Novicell gevelpanelen en de kunststof afwerkprofielen kunnen met een niet te grof getande (cirkel)zaag afgekort worden, de aluminium profielen met een ijzerzaag. Bevestiging van de gevelpanelen en hulpprofielen kan met rvs nieten, nagels of schroeven van voldoende lengte voor de toepassing. Voor overige bewerkingen kan men de normale houtbewerking gereedschappen gebruiken.
Regelwerk / ventilatie
Als basis voor de bevestiging van de Novicell gevelpanelen dient een duurzaam behandeld regelwerk van minimaal 22 x 50 mm (dikte x breedte) toegepast te worden. Het regelwerk dient goed vlak uitgelijnd te worden. De maximale onderlinge h.o.h. afstand van het regelwerk zodanig kiezen dat de gevelpanelen maximaal 30 cm h.o.h. gemonteerd kunnen worden.
Voor horizontale montage (rabat, potdeksel en sponningdeel) dient het regelwerk verticaal uitgevoerd te worden. Voor verticale montage (sponningdeel) dient het regelwerk horizontaal uitgevoerd te worden, waarbij in beide situaties rekening gehouden moet worden met mogelijke ventilatie van beneden naar boven.
De hulpprofielen (bevestiging h.o.h. 30 cm) dienen volledig ondersteund door regelwerk aangebracht te worden. Het regelwerk zo uitvoeren dat er aan de boven- en onderzijde van het te bekleden oppervlak voldoende ventilatieopeningen aanwezig zijn en blijven, teneinde een goede luchtcirculatie te bewerkstelligen.
Het regelwerk ter plaatse van de aluminium basisprofielen dient 3 mm verjongd te worden in verband met de 3 mm dikte van deze profielen.
Montage
Bij horizontale montage begint u onderaan het regelwerk met het bevestigen van het aluminium startprofiel (1). Het aluminium startprofiel is voorzien van een inkeping voor het inklikken van een kunststof platstrip met ventilatieopeningen. Hiermee schermt u de vereiste ventilatieruimte achter de gevelpanelen af voor ongedierte.
Bij verticale montage dient u het kunststof eindprofiel (artnr 4082) toe te passen als startprofiel (2). Voor de afwatering dient u dit eindprofiel zelf te voorzien van afwateringsgaten (ø 8 mm, h.o.h. 25 cm.)
Vervolgens worden, indien van toepassing, de aluminium basisprofielen van het eindprofiel (3a), het koppelprofiel (4a) en het buitenhoekprofiel (5a) bij 90° uitwendige hoeken gemonteerd. Het flexibele hoekkoppelprofiel monteren bij niet haakse inwendige (6) of uitwendige hoeken (7).
De Novicell gevelpanelen kunnen op de juiste lengte afgekort en op het regelwerk gemonteerd worden. Houdt u hierbij rekening met een uitzetting van 2 mm per meter van het paneel, d.w.z. aan weerszijden bij een lengte van 600 cm rekening houden met 6 mm speling in de afwerkprofielen (9).
Met behulp van de speciale koppelprofielen voor de rabat- en potdekselpanelen is het ook mogelijk om de Novicell panelen op iedere willekeurige plaats (ondersteund door een regel) te koppelen (8); maximale lengte 12 meter.
Indien alle Novicell gevelpanelen gemonteerd zijn kunnen de zichtdelen van de eindprofielen (3b), de koppelprofielen (4b) en de buitenhoekprofielen (5b) gemonteerd worden.
| Merk | Novicell |
| Kleur | Savanne crème |
| RAL-kleur | RAL 9001 |
| Bestelnummer | 4065 |
| EAN | 8712058092037 |
| SKU | 40655560 |
| Pakinhoud | 4 stuks per pak |
| Minimale afname | 1 stuk paneel |
| Lengte gevelpaneel | 600 cm |
| Werkende breedte | 167 mm |
| Dikte | 18 mm |
| Bevestigingsafstand | 30 cm h.o.h. |
| Montage | horizontaal / verticaal |
| Materiaal | PVC |
| Minimale verwerkingstemperatuur | + 5 °C |
| Maximale verwerkingstemperatuur | + 30 °C |
| Dichtheid | 0,574 g/cm3 |
| Warmtegeleidingcoëfficiënt | 0,052 W/mK |
| Uitzettingcoëfficiënt | 4,9x10^-5ºC^-1 |
